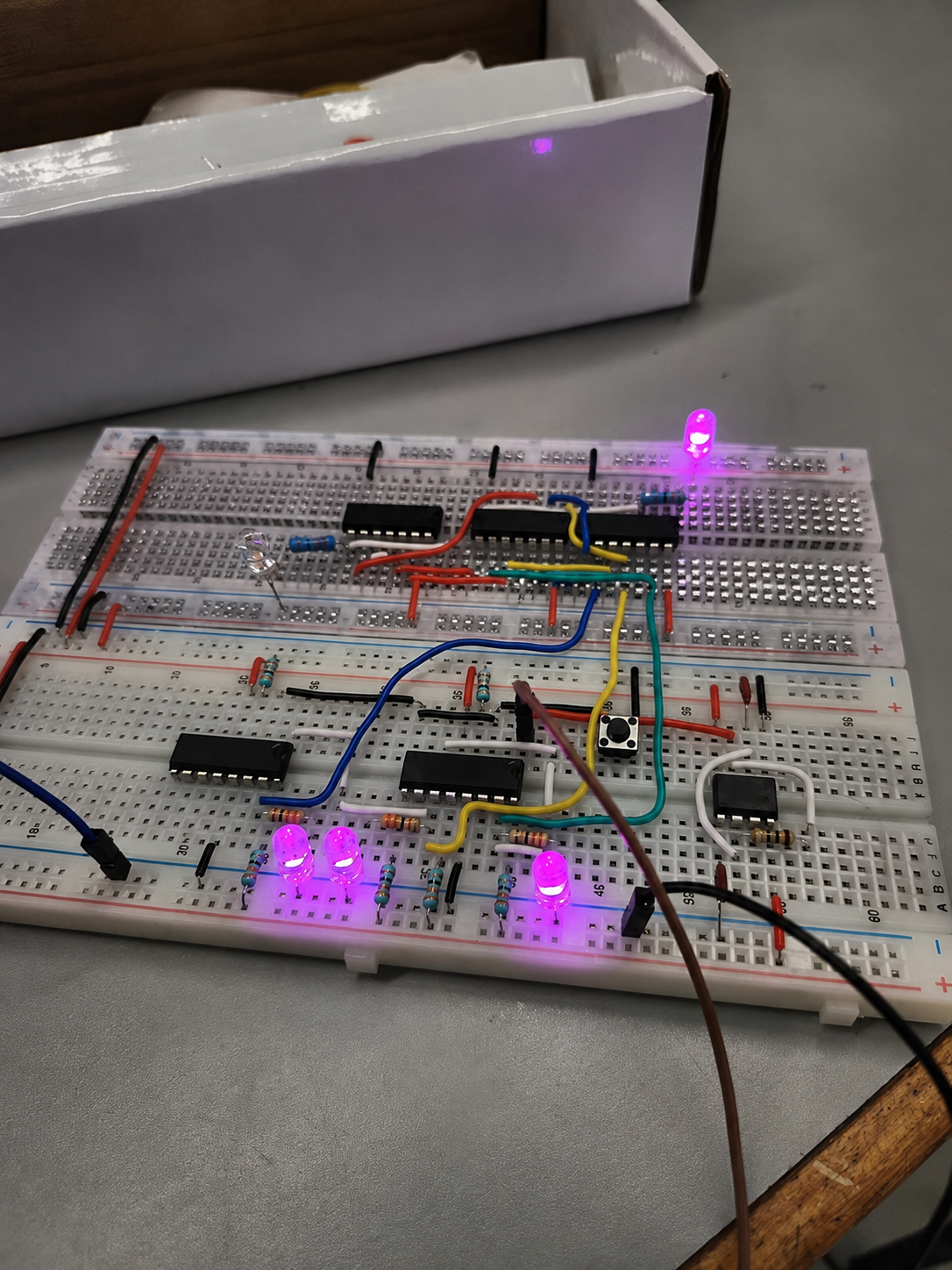

Protoboard: qué es, cómo funciona y cómo utilizarla en proyectos de electrónica

La protoboard es una de las herramientas más importantes para quienes están aprendiendo electrónica o desarrollando nuevos proyectos.

Gracias a ella es posible construir y probar circuitos sin necesidad de soldar componentes, permitiendo realizar prácticas, experimentos y prototipos de manera rápida y sencilla.

¿Qué es una protoboard?

Una protoboard, también conocida como placa de pruebas o breadboard, es una herramienta utilizada para conectar componentes electrónicos temporalmente.

Su principal ventaja es que permite modificar un circuito fácilmente, cambiar conexiones y realizar pruebas antes de crear una versión definitiva en una placa de circuito impreso.

Es muy utilizada por:

• Estudiantes de electrónica.
• Técnicos.
• Ingenieros.
• Personas que comienzan en el mundo de los circuitos.

¿Cómo funciona una protoboard?

Dentro de una protoboard existen conexiones metálicas internas que permiten unir diferentes puntos del circuito.

Aunque la superficie parece estar formada por muchos orificios independientes, algunos están conectados entre sí.

Generalmente cuenta con:

Líneas de alimentación

Se encuentran normalmente en los extremos de la placa y se utilizan para distribuir:

• Voltaje positivo (+).
• Tierra o negativo (-).

Estas líneas facilitan alimentar diferentes partes del circuito.

Filas de conexión

En la zona central se encuentran grupos de orificios conectados internamente.

Ahí se colocan componentes como:

• Resistencias.
• LEDs.
• Diodos.
• Transistores.
• Circuitos integrados.

¿Qué componentes se pueden utilizar en una protoboard?

Una protoboard permite trabajar con una gran variedad de componentes electrónicos, por ejemplo:

• Resistencias.
• LEDs.
• Diodos.
• Capacitores.
• Transistores.
• Sensores.
• Microcontroladores.
• Circuitos integrados.

Esto la convierte en una herramienta esencial para aprender electrónica práctica.

Ventajas de utilizar una protoboard

Algunos beneficios son:

• No requiere soldadura.
• Permite corregir errores fácilmente.
• Facilita el aprendizaje.
• Reduce costos durante las pruebas.
• Permite crear prototipos rápidamente.

Errores comunes al usar una protoboard

Al comenzar, es frecuente cometer algunos errores como:

• Colocar componentes en filas incorrectas.
• No revisar las conexiones internas.
• Invertir la polaridad de LEDs o diodos.
• Crear cortocircuitos.
• No utilizar una resistencia de protección para LEDs.

Revisar cuidadosamente cada conexión ayuda a evitar fallas.

Primeros proyectos para practicar con una protoboard

Algunos circuitos sencillos para iniciar son:

• Encender un LED con una resistencia.
• Crear un circuito con varios LEDs.
• Usar un pulsador para controlar una luz.
• Probar sensores básicos.
• Construir pequeños proyectos con microcontroladores.

Estos ejercicios permiten comprender conceptos como voltaje, corriente y resistencia.

Consejos para trabajar mejor con una protoboard

• Utiliza cables adecuados para conexiones.
• Mantén ordenado el circuito.
• Identifica correctamente la polaridad de los componentes.
• Verifica las conexiones antes de energizar.
• Utiliza una fuente de alimentación adecuada.

Conclusión

La protoboard es una herramienta fundamental para aprender y experimentar con electrónica.

Su facilidad de uso permite crear circuitos, probar ideas y comprender cómo funcionan componentes como resistencias, LEDs y diodos antes de construir proyectos más avanzados.

Para estudiantes y aficionados, una buena protoboard es el primer paso para desarrollar habilidades prácticas en electrónica.
